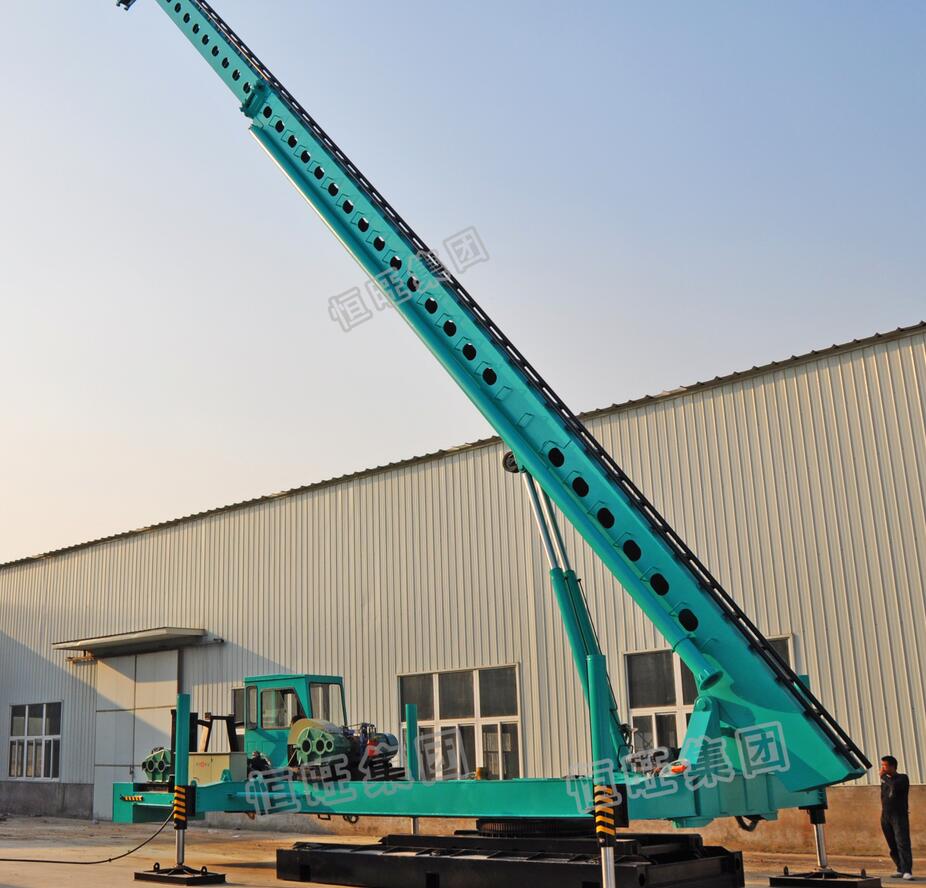

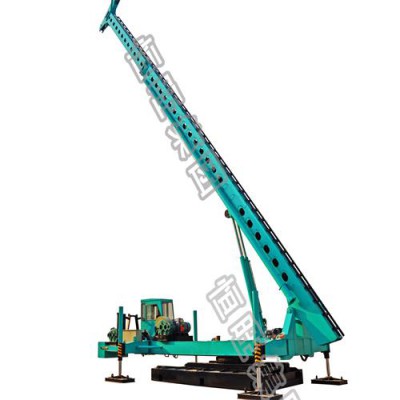

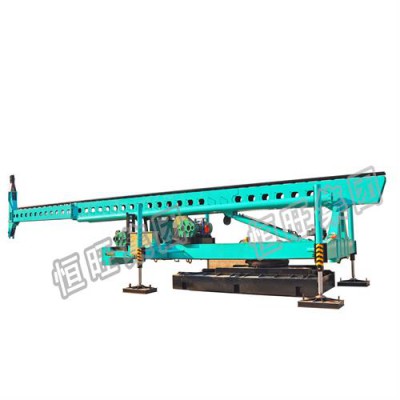

桩机组成：该机包括液压步履桩架和钻进系统两部分。桩架采用液压步履式底盘，自动化程度，可自行行走及回转，设有液压支腿以辅助行走及回转并增加施工时的整机稳定性。桩架设计有拖行装置，可整机进行转运。立柱为可折叠式箱型立柱，法兰连接方式，由液压缸控制其起降。
钻进系统包括动力头与钻具，动力头的输出轴与螺旋钻具为中空式，桩机采用长螺旋成孔，可通过钻杆中心管将混凝土{或泥浆]进行泵送混凝土ＣＦＧ桩施工，即能钻孔成孔一机一次完成，也可用于干法成孔、注浆置换改变钻具后还可采取深层搅拌等多种工法进行施工。
|
钻孔深度 |
23m |
|
钻孔直径 |
300-600mm |
|
提升力KN |
240 |
|
立柱允许倾斜角度 |
30 |
|
立柱有效长度mm |
26000 |
|
动力头有效功率kw |
55*2 |
|
钻杆钻速r/min |
23.5 |
|
动力头 大输出扭矩KN.m |
35.1 |
|
行走步距mm |
1500 |
|
回转角度 |
180° |
|
履靴接地比压力 kn/m |
2 50 |
|
液压系统 大工作压力MPa |
16 |
|
工作状态地面允许 大坡度 |
2° |
|
外形尺寸 （长*宽*李mm）工作状态 |
10370*5000*27100 |
|
外形尺寸 （长*宽*李mm）托运状态 |
14500*3000*3960 |
|
桩机质量 T 工作状态 |
40 |
|
桩机质量 T 托运状态 |
25 |
