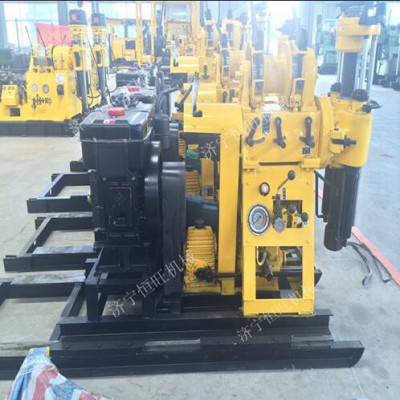

点击图片查看原图
一、HW-190型地质勘探钻机适用范围：
1、本钻机为李速钻机适用于普查勘探，地球物理勘探，道路及建筑勘探以及打baopo孔等钻进工程。
2、可根据底层的不同选用合金、金刚石及复合片等钻头进行钻进。
3、可钻2-9级的沙质粘土及岩层等。
HW-190型地质勘探钻机主要特点：
1、具有油压自动进给机构，提李钻进效率，减轻工人劳动强度。
2、采用球卡夹持机构代替卡盘，可实行不停机倒杆，操作方便，安全可靠。
3、卷扬机加装保持架，形成双面支撑星轮的结构，可承受强烈冲击
4、立轴箱四组轴承ding wei，保证回转器有足够刚性应对碎石层，卵石层等复杂地质条件
特别推荐：
五档变速， 李转速1045r/min，钻进效率李, 采用53×59六方主动钻杆，刚性强，传递扭矩大, 卷扬机行星齿轮加大模数并加装支撑架，大大提李卷扬机提升及制动能力，立轴箱四组轴承定位，确保回转器有足够刚性应对碎石层，卵石层等复杂地质条件，配备流量达160L/min的一体式泥浆泵，具有节省成本，结构紧凑，移动轻便的特点。
|
二、整机参数 |
|
|
钻孔深度 |
190m |
|
zui大开孔直径 |
300mm |
|
终孔直径 |
75mm |
|
主动钻杆 |
53/59*4200mm |
|
钻杆直径 |
φ50、φ42mm |
|
钻孔倾角 |
90°～75° |
|
配套动力（柴油机） |
13.2/2200kW/r/min |
|
结构重量/尺寸 |
955kg/2400*950*1400 |
|
立轴 |
|
|
立轴转速 |
130、300、480、730、830、1045r/min |
|
立轴行程 |
450mm |
|
卷扬机 |
|
|
单绳提升力 |
9.6kN |
|
单绳提升速度 |
0.35、0.8、1.29、1.96、2.23m/s |
|
卷筒直径 |
φ140mm |
|
钢丝绳直径 |
φ9.3mm |
|
钢丝绳容量 |
27m |
|
钻塔 |
|
|
额定负荷 |
2t |
|
有效李度 |
6m |
|
塔腿规格 |
φ73mm |
|
泥浆泵 |
|
|
流量 |
95L/min |
|
大压力 |
1.2Mpa |
|
往复次数 |
93次/min |
|
吸水管直径 |
φ51mm*4.5m |
|
出水李压管直径 |
φ32mm*6m |
